蒸汽減壓閥規格型號詳解：選型必備知識指南
蒸汽減壓閥是保障蒸汽系統穩定運行的關鍵部件，正確選擇其規格和型號關系到系統的安全性、節能性和穩定性。文章詳細解析了常見規格參數、主流型號及選型要點。核心規格參數包括公稱壓力、公稱通徑、減壓范圍和溫度范圍，不同參數對應不同適用場景。市場主流型號有 Y43H 系列活塞式蒸汽減壓閥、Y 型波紋管蒸汽減壓閥、先導式蒸汽減壓閥，各有特點和適用范圍。選型時除關注規格和型號，還需結合系統工況匹配、材質選擇、品牌與質量、安裝與維護便利性等因素。蒸汽減壓閥的規格和型號選擇是蒸汽系統設計重要環節，需綜合考慮多方面因素，從業者可咨詢專業閥門供應商獲取個性化解決方案。
來源:http://www.gaseng.cn/news.html
|
作者:上海閥門新聞
|
發布時間: 今天
|
14 次瀏覽
|
分享到:
在蒸汽系統中，減壓閥是保障系統穩定運行的關鍵部件，其作用是將較高的蒸汽壓力降至生產所需的穩定壓力，避免因壓力波動導致設備損壞或生產效率下降。而正確選擇蒸汽減壓閥的規格和型號，直接關系到系統的安全性、節能性和穩定性。本文將詳細解析蒸汽減壓閥的常見規格參數、主流型號及選型要點，為相關從業者提供實用參考。
一、蒸汽減壓閥的核心規格參數
蒸汽減壓閥的規格參數是選型的基礎，不同參數對應不同的適用場景，以下為核心參數解析：
1. 公稱壓力（PN）
公稱壓力是指閥門在基準溫度下的最大允許工作壓力，單位為 MPa。蒸汽減壓閥常見的公稱壓力有 PN1.6、PN2.5、PN4.0、PN6.4 等。選擇時需根據蒸汽系統的實際工作壓力確定，例如低壓蒸汽系統（壓力≤1.6MPa）可選用 PN1.6 的減壓閥，中高壓系統則需匹配更高公稱壓力的型號，避免因壓力過載導致閥門泄漏或破裂。
2. 公稱通徑（DN）
公稱通徑代表閥門的進出口直徑，單位為 mm，反映了閥門的流通能力。常見規格包括 DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100 等，更大口徑如 DN125、DN150 等也廣泛應用于工業大流量場景。公稱通徑需根據蒸汽管道的管徑和流量計算確定，通徑過小會導致壓力損失過大，影響系統效率；通徑過大則會增加設備成本，且可能因流量不穩定影響減壓效果。
3. 減壓范圍
減壓范圍指閥門能將進口壓力降低至出口壓力的調節區間，通常以出口壓力的最小值和最大值表示。例如某型號減壓閥的減壓范圍為 0.05-0.6MPa，意味著它可將進口的高壓蒸汽（如 1.0MPa）穩定調節至 0.05-0.6MPa 之間的任意壓力值。選型時需確保系統所需的出口壓力在減壓閥的減壓范圍內，且進口壓力與出口壓力的差值需符合閥門的設計要求，避免因壓差過大導致閥門磨損加劇。
4. 溫度范圍
蒸汽系統的工作溫度較高，因此蒸汽減壓閥必須具備良好的耐高溫性能。常見的蒸汽減壓閥適用溫度范圍為≤220℃、≤300℃、≤425℃等，分別對應飽和蒸汽、過熱蒸汽等不同工況。選擇時需根據蒸汽的實際溫度選擇匹配的材質和密封件，例如高溫蒸汽系統需選用鑄鋼或不銹鋼材質的閥體，以及耐高溫的石墨密封件，防止因高溫老化導致密封失效。
二、市場主流蒸汽減壓閥型號及特點
目前市場上的蒸汽減壓閥型號繁多，不同品牌和系列的產品在結構、性能上存在差異，以下為幾款主流型號的介紹：

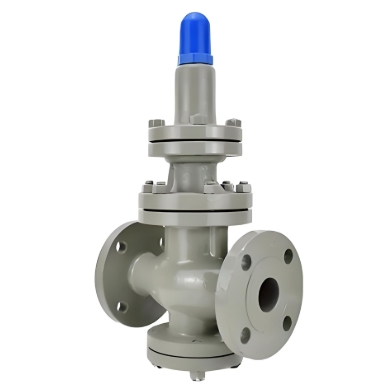

1. Y43H 系列活塞式蒸汽減壓閥
Y43H 系列是工業領域應用廣泛的活塞式減壓閥，采用活塞式結構設計，具有調節精度高、流量大的特點。其公稱壓力涵蓋 PN1.6-PN6.4，公稱通徑從 DN15 到 DN300，適用溫度≤425℃，可用于飽和蒸汽、過熱蒸汽等多種介質。該系列閥門通過活塞的上下運動實現壓力調節，密封性能可靠，維護方便，適合于化工、冶金、電力等行業的中高壓蒸汽系統。
2. Y 型波紋管蒸汽減壓閥
Y 型波紋管蒸汽減壓閥采用波紋管作為敏感元件，具有結構緊湊、響應速度快的優勢。公稱壓力一般為 PN1.6-PN4.0，公稱通徑 DN15-DN100，適用溫度≤250℃。由于波紋管具有良好的彈性和耐腐蝕性，該型號閥門適用于對壓力波動敏感的場合，如食品加工、醫藥制造等行業的低壓蒸汽系統，能有效保證出口壓力的穩定性。
3. 先導式蒸汽減壓閥
先導式蒸汽減壓閥由主閥和先導閥組成，通過先導閥控制主閥的開啟度，實現高精度減壓。其公稱壓力可達 PN10.0，公稱通徑 DN25-DN400，適用溫度≤450℃，具有減壓范圍廣、流量調節能力強的特點。該型號閥門適合于大型工業蒸汽系統，如火力發電廠、集中供熱管網等，能在大流量工況下保持穩定的出口壓力，節能效果顯著。
三、蒸汽減壓閥選型注意事項
除了關注規格和型號，選型時還需結合以下因素，確保閥門與系統完美匹配：
1. 系統工況匹配
首先需明確蒸汽系統的進口壓力、出口壓力、流量、溫度等參數，根據這些參數確定閥門的公稱壓力、通徑、減壓范圍和溫度范圍。例如，對于流量波動較大的系統，應選擇流通能力強、調節范圍寬的先導式減壓閥；對于高精度控制要求的系統，則優先考慮活塞式或波紋管式減壓閥。
2. 材質選擇
閥體材質需根據蒸汽的腐蝕性和溫度確定，普通蒸汽系統可選用灰鑄鐵或鑄鋼材質；對于腐蝕性蒸汽或高溫高壓系統，應選用不銹鋼（如 304、316）材質，以提高閥門的使用壽命。密封件材質需與溫度匹配，丁腈橡膠適用于低溫蒸汽，氟橡膠和石墨則適用于高溫蒸汽。
3. 品牌與質量
選擇知名品牌的蒸汽減壓閥能有效保證產品質量和售后服務，如上海良工、遠大閥門等品牌的產品經過嚴格的質量檢測，性能穩定可靠。同時，需檢查閥門是否具備相關的認證資質，如 ISO9001 質量管理體系認證、特種設備制造許可證等，確保符合行業標準和安全要求。
4. 安裝與維護便利性
選型時需考慮閥門的安裝空間和維護需求，例如活塞式減壓閥結構相對復雜，但維護方便；波紋管減壓閥體積小巧，適合安裝在空間狹窄的場合。此外，建議選擇帶有過濾器、壓力表等附件的成套閥門，便于系統的調試和日常維護。
結語
蒸汽減壓閥的規格和型號選擇是蒸汽系統設計中的重要環節，需綜合考慮系統參數、工況要求和產品性能。希望通過本文的介紹，能幫助從業者更好地理解蒸汽減壓閥的相關知識，在實際選型中做出正確決策，確保蒸汽系統的安全、高效運行。如需進一步了解具體型號的技術參數或選型方案，可咨詢專業的閥門供應商，獲取個性化的解決方案。
